Auflösungen von m:n-Beziehungen

Viele-zu-viele-Beziehungen (m:n) machen Ihr Datenmodell und den Prozess der Anwendungsentwicklung komplexer und schwer durchschaubar. Der Schlüssel zum Auflösen von m:n-Beziehungen besteht darin, die beiden Entitäten zu trennen und durch eine dritte Schnittmengenentität Eins-zu-viele-Beziehungen (1:n) zwischen ihnen zu erzeugen. Die Schnittmengenentität enthält normalerweise Attribute aus beiden verknüpften Entitäten.

Analysieren Sie Ihre Geschäftsregeln erneut, um eine m:n-Beziehung aufzulösen. Haben Sie die Beziehung im Diagramm korrekt dargestellt? Im Beispieltelefonverzeichnis besteht eine m:n-Beziehung zwischen den Entitäten name und fax, wie in Abbildung 1 dargestellt. Die Geschäftsregeln besagen: “Eine Person kann keine, eine oder viele Telefaxnummern haben; eine Telefaxnummer kann für mehrere Personen gelten.” Basierend auf unserer zuvor getroffenen Auswahl des Primärschlüssels für die Entität voice (Rufnummer) besteht eine m:n-Beziehung.

Ein Problem besteht im Zusammenhang mit der Entität fax, da die Telefonnummer, die als Primärschlüssel deklariert ist, in der Entität fax mehrmals vorkommen kann. Dies widerspricht der Definition eines Primärschlüssels. Primärschlüssel müssen eindeutig sein.

Zum Auflösen dieser m:n-Beziehung können Sie eine Schnittmengenentität zwischen den Entitäten name und fax einfügen, wie in Abbildung 1 gezeigt. Die neue Schnittmengenentität faxname (Telefaxname) enthält zwei Attribute, fax_num (Telefaxnummer) und rec_num (Datensatznummer). Der Primärschlüssel für die Entität ist eine Kombination aus beiden Attributen. Für sich allein genommen ist jedes Attribut ein Fremdschlüssel, der auf die Tabelle verweist, aus der es stammt. Zwischen den Tabellen name und faxname besteht eine 1:n-Beziehung, weil ein Name zwar vielen Telefaxnummern zugeordnet sein kann, jede Kombination von faxname hingegen nur einem Exemplar von rec_num. Zwischen den Tabellen fax und faxname besteht eine 1:n-Beziehung, weil jede Nummer vielen Kombinationen von faxname zugeordnet sein kann.

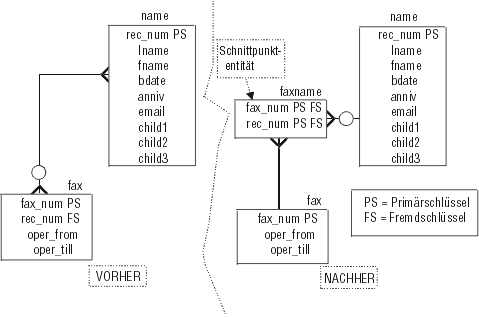

Abbildung 1. Auflösen einer Viele-zu-viele-Beziehung (m:n)
